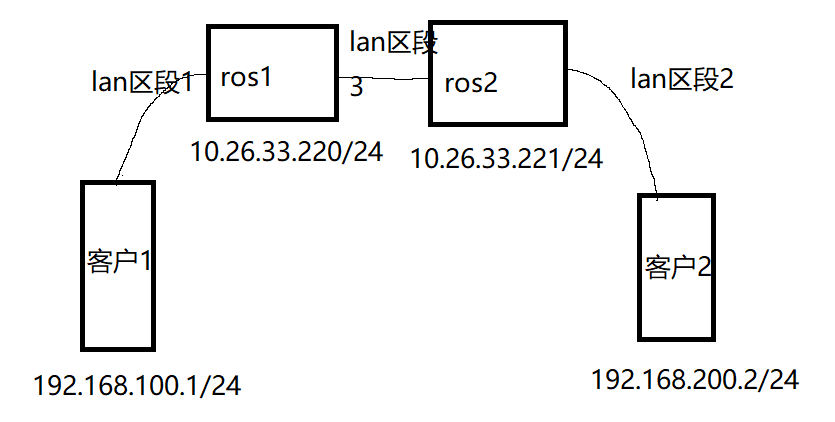

拓扑图：

环境介绍：

Ros1

内网IP:192.168.100.1/24

外网IP:10.26.33.220/24

Ros2

内网IP:192.168.200.1/24

外网IP:10.26.33.221/24

客户机1

IP:192.168.100.2/24（上面拓扑图写错了）

客户机2

IP:192.168.200.2/24

教程开始：

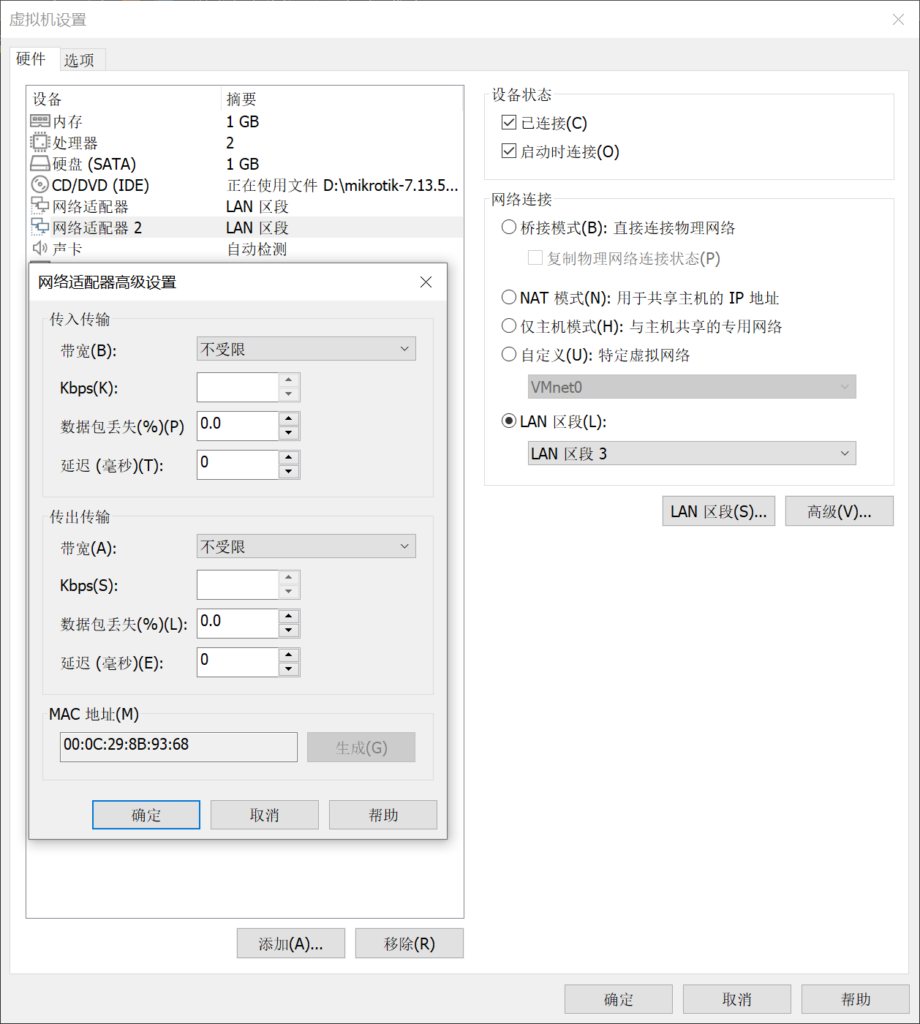

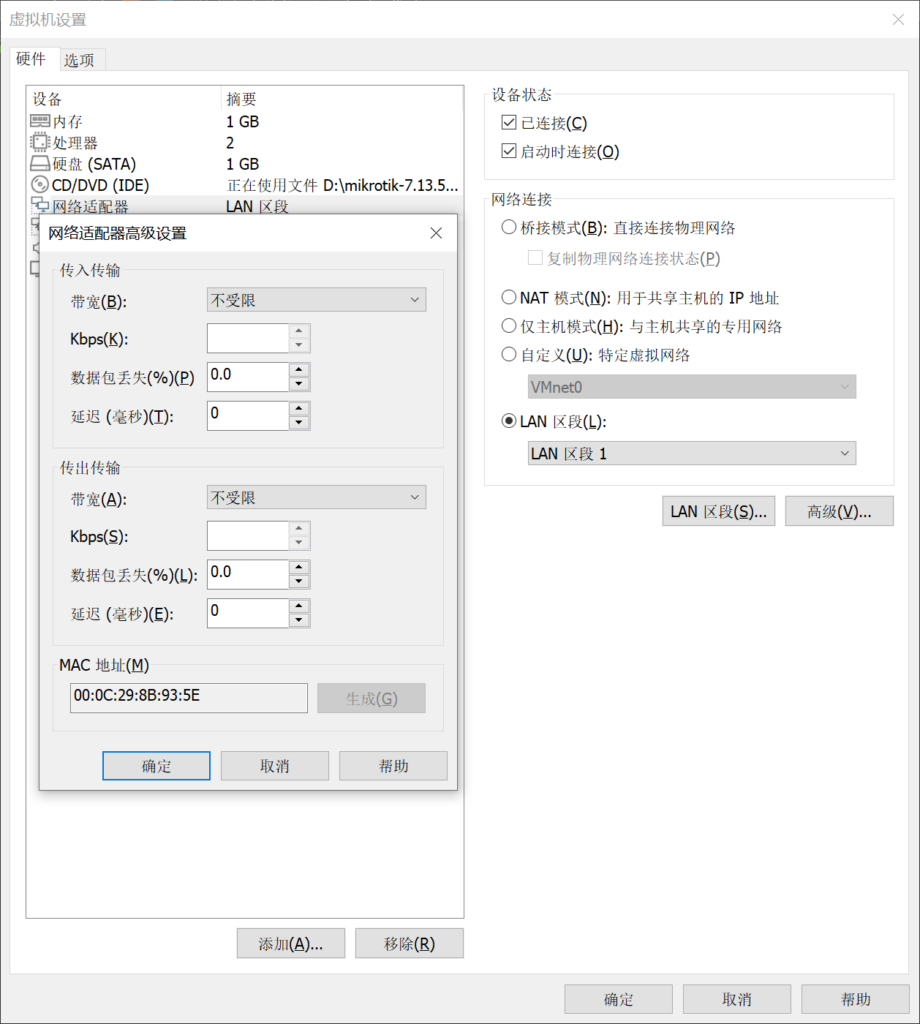

先打开Interface进行网卡命名，如你不认得哪张网卡是外网哪张是内网，可以右键网卡设置点击高级

就像我这里外网mac地址是00:0C:29:8B:93:68,就将这张网卡命名成wan

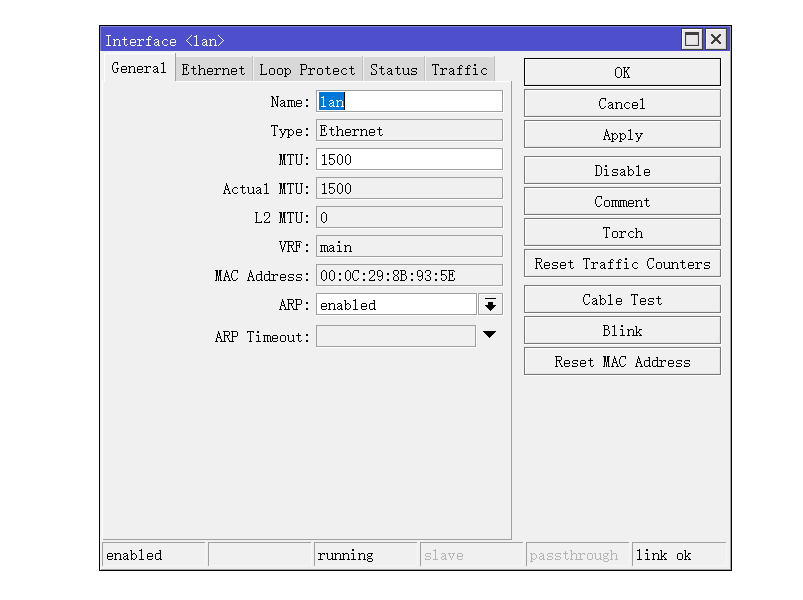

内网mac地址是00:0C:29:8B:93:5E，就将这张网卡命名成lan

ros2的网卡也这样设置，这里我就不再赘述了

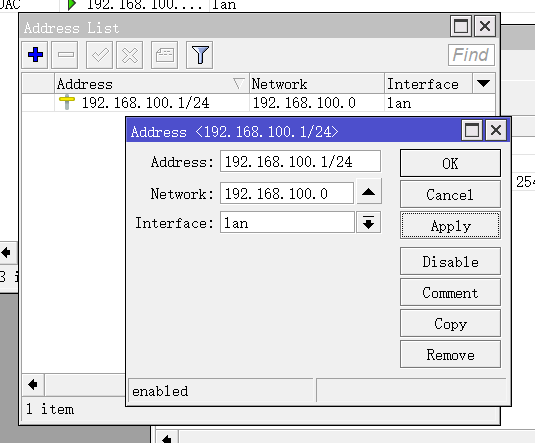

打开Ros1的IP/Address点击左上角的加号添加IP地址

内网，输入192.168.100.1/24然后直接点应用，然后OK

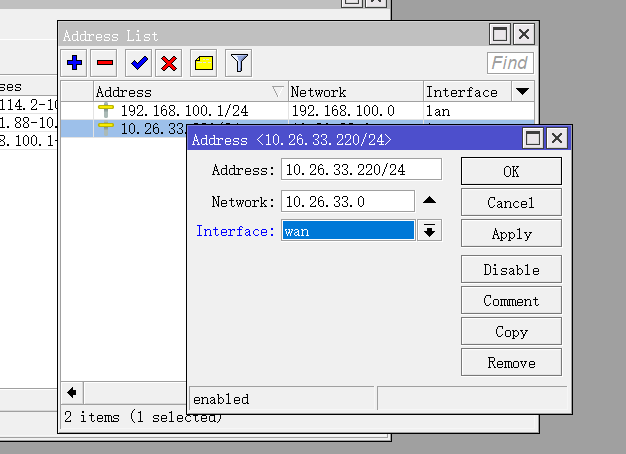

外网，在Interface这个选择框选择wan，输入10.26.33.220/24然后直接点应用，然后OK

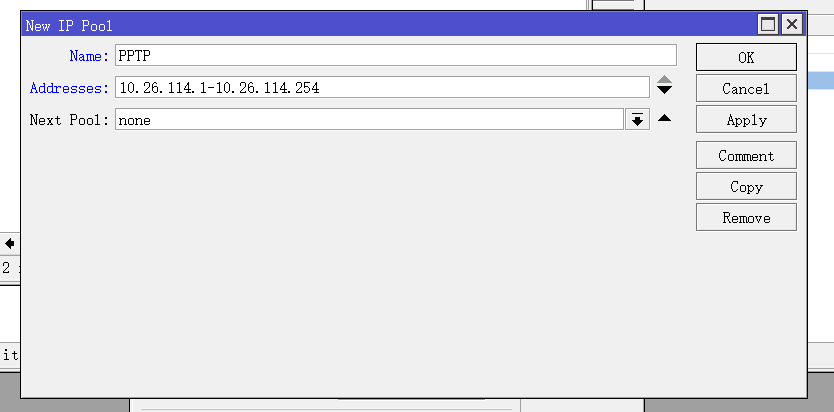

然后打开IP Pool，点击左上角的加号，命名填写通俗易懂的名字，Addresses填写10.26.114.1-10.26.114.254，填写完成后直接点OK

完成后打开PPP/Profiles，点击左上角的加号，名称填写PPTP，Local Address和Remote Address选项框选择PPTP，填写完成后点击OK

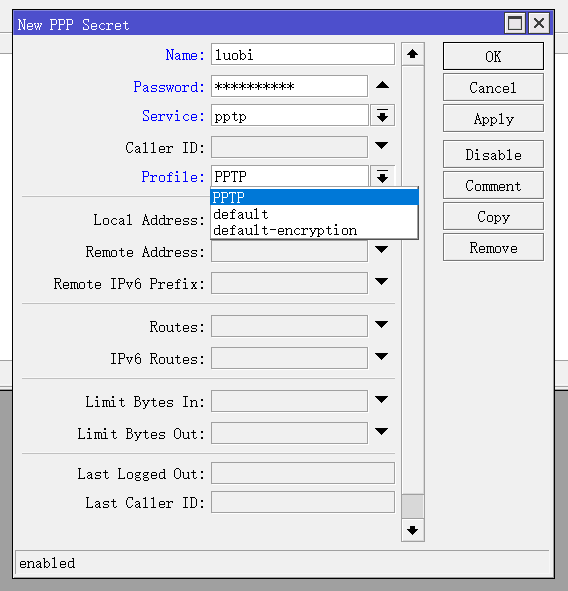

填写完成后点击secrets选项卡，点击左上角的加号，User和Password自己设置，Service选择PPTP，Profile选择PPTP，点击OK

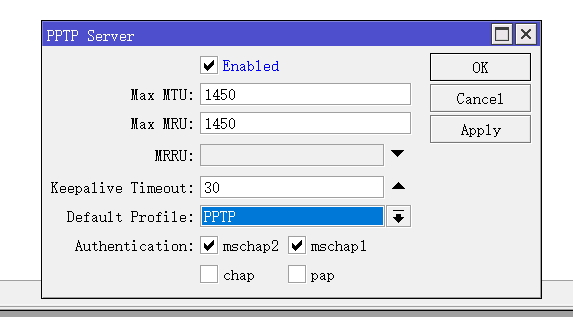

返回到Interface点击PPTP Server，勾选Enabled，Default Profile选择PPTP，点击OK

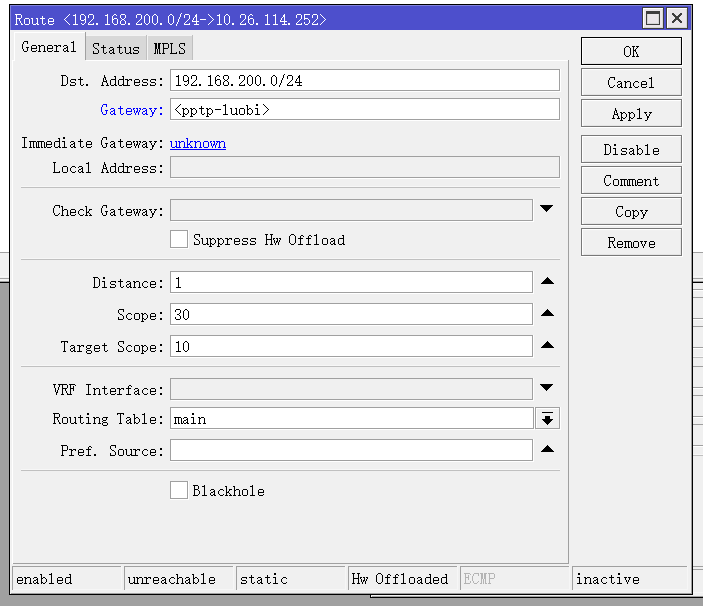

点击IP/Router，点击左上角加号，Dst.Address，填写192.168.200.0/24，Gateway填写<pptp-luobi>后面的luobi是你pptp的用户名，点击ok

 打开IP/Pool，点击左上角加号，Addresses填写192.168.100.2-192.168.100.254点击OK

打开IP/DHCP Server，在DHCP选项卡中点击左上角加号，Address Pool选择Pool1，点击OK

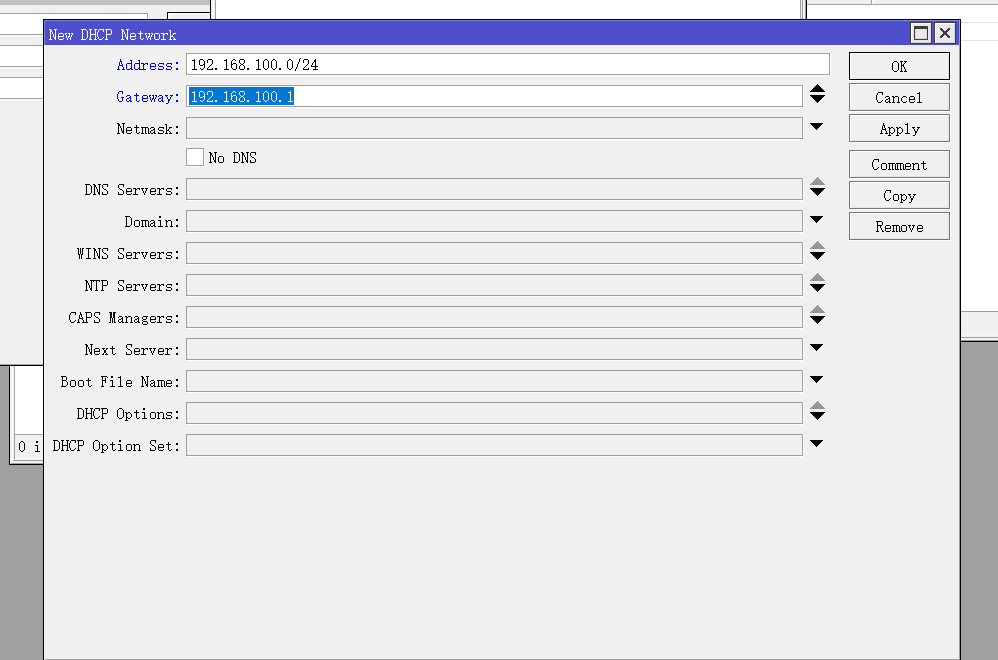

再点击Network选项卡，然后点击左上角加号，Address填写192.168.100.0/24，Gateway填写192.168.100.1，点击OK

至此Ros1的配置已经全部完成，轮到Ros2

Ros2的网卡命名可以参考前面Ros1，这里就不再赘述

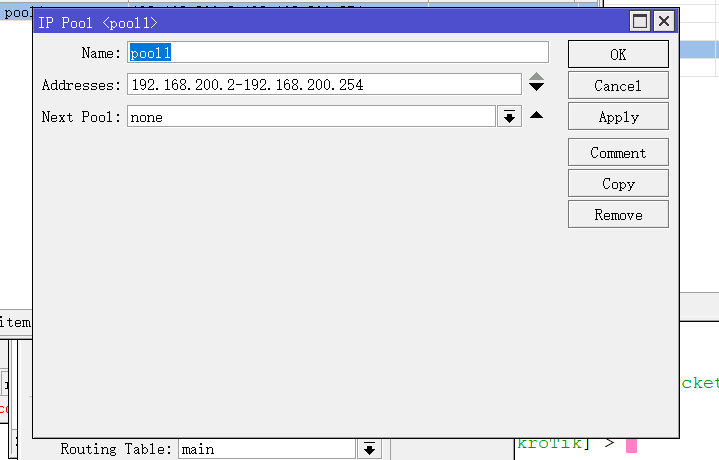

打开IP/Pool，点击左上角加号，Addresses填写192.168.200.2-192.168.200.254，点击OK

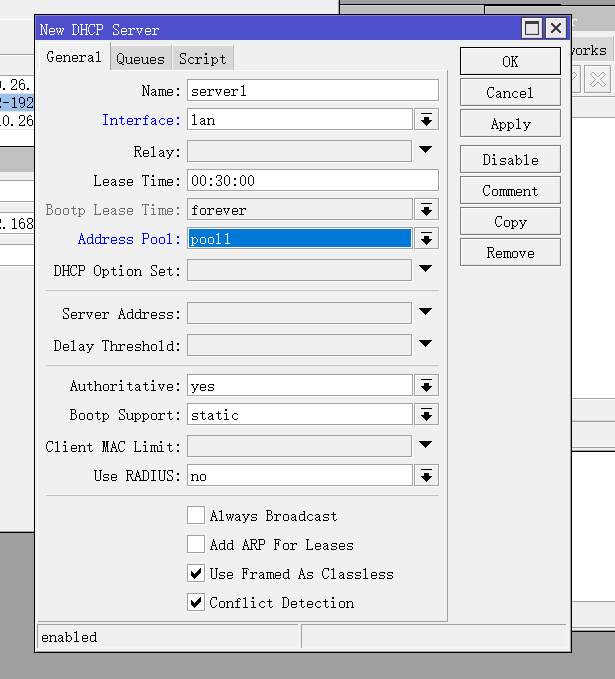

 打开IP/DHCP Server，在DHCP选项卡中点击左上角加号，Address Pool选择Pool1，点击OK

再点击Network选项卡，然后点击左上角加号，Address填写192.168.200.0/24，Gateway填写192.168.200.1，点击OK

打开IP/Address，点击左上角的加号添加IP地址

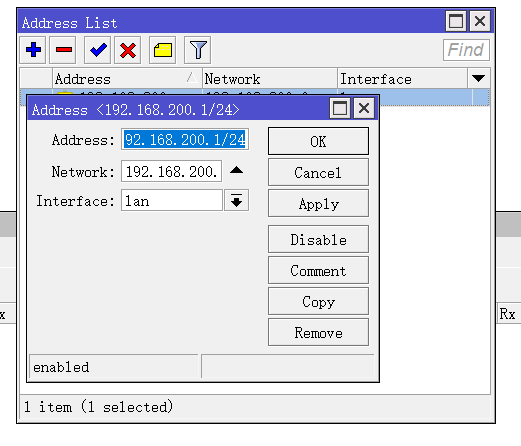

内网，Address填写192.168.200.1/24，点击ok

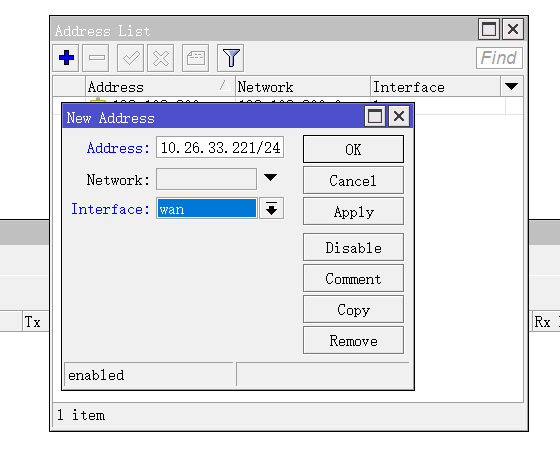

外网，在Interface这个选择框选择wan，输入10.26.33.221/24然后直接点应用，然后OK

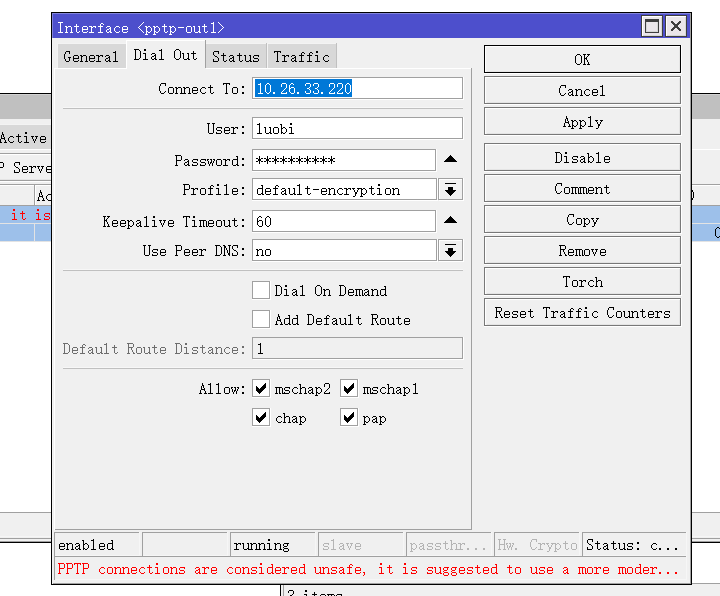

打开PPP，点击左上角加号PPTP Client/Dial Out，Connect To填写Ros1的IP也就是10.26.33.220，User和Password填写你自己添加的用户名，点击OK

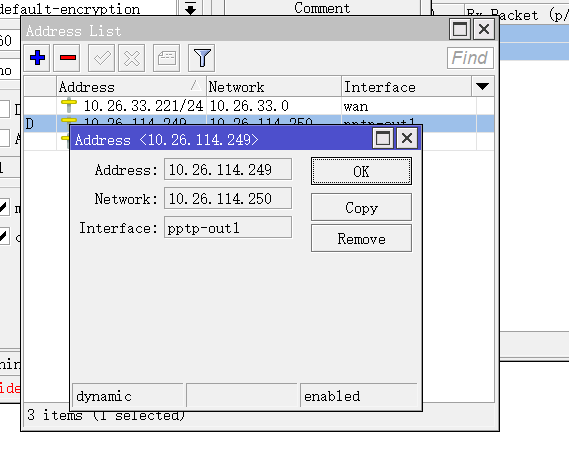

打开IP/Address就可以看到已经连接成功了，并且获取到10.26.114.249 IP地址

打开IP/Router，点击左上角加号，Dst.Address，填写192.168.100.0/24，Gateway填写pptp-out1后面的out1是你pptp server的名字，点击ok

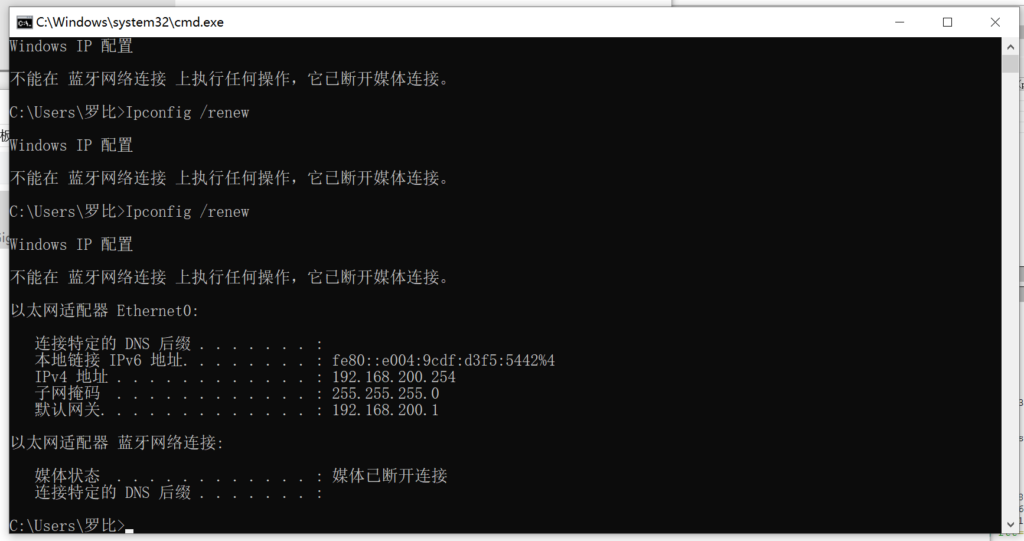

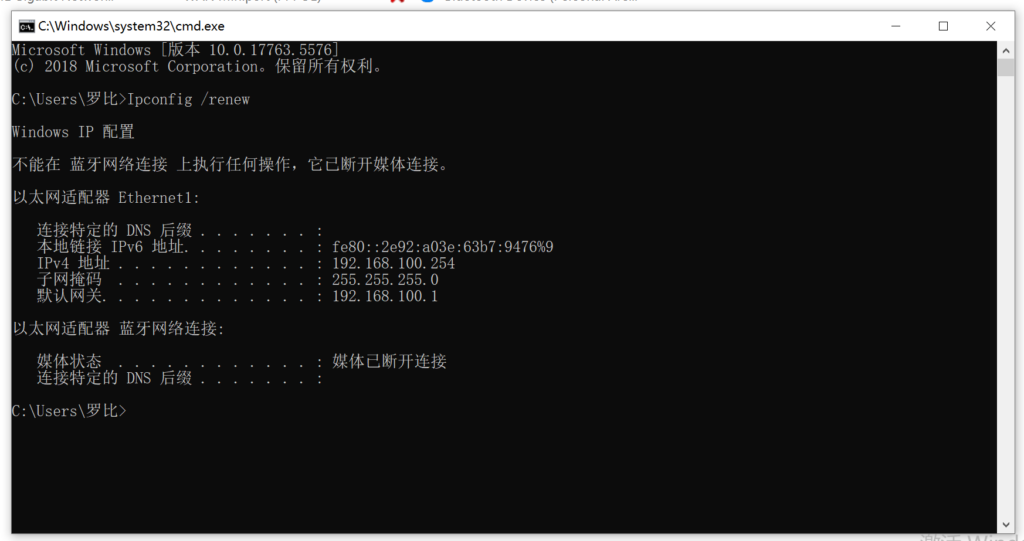

自此Ros2配置已经全部完成，轮到配置客户机1，按住Windows+R键，输入cmd回车打开cmd，然后cmd输入Ipconfig /renew，就能看到刷新后的IP地址

客户机2也是这样输入

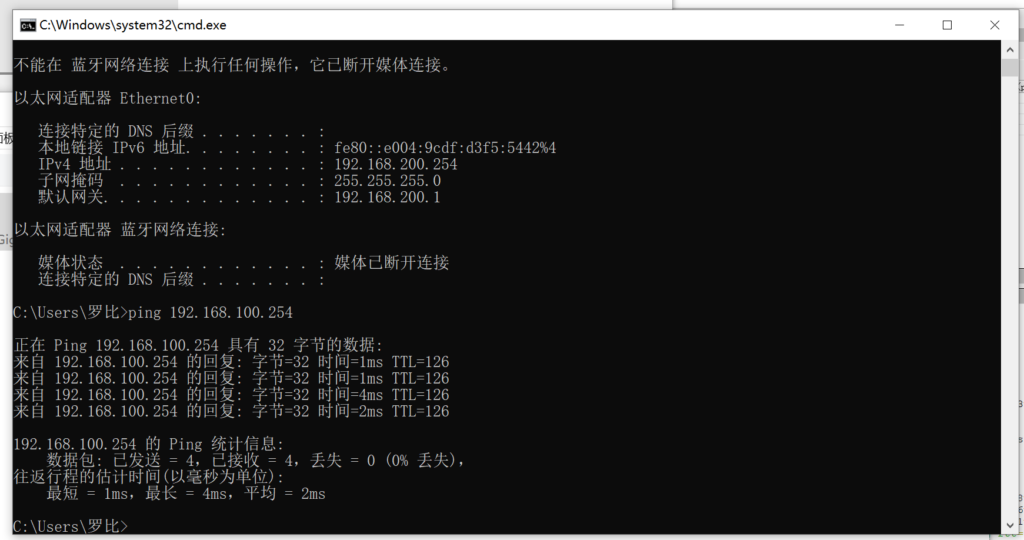

输入ping 192.168.100.254回车，有下面内容就证明没问题，如出现连接超时，请检查防火墙是否关闭
